Prinċipju tax-xogħol ta 'gauge tal-livell manjetiku
Kunċett ewlieni:Gauge tal-livell manjetiku jopera fuq il-prinċipji ta 'galleġġjaturauakkoppjar manjetikuBiex tipprovdi indikazzjoni viżwali sikura, affidabbli u ċara tal-livell tal-likwidu mingħajr ebda konnessjoni diretta bejn il-fluwidu tal-proċess u l-indikatur.
I. Prinċipji operattivi fundamentali
L-operazzjoni tista 'tinqasam f'żewġ prinċipji fiżiċi ewlenin:
Galleġġjatura (il-prinċipju ta 'Archimedes):
Float, iddisinjat biex ikun inqas dens mill-likwidu tal-proċess, jitqiegħed ġewwa kamra (imsejħa kamra jew kolonna) li hija konnessa mal-bastiment.
Hekk kif il-livell tal-likwidu fil-bastiment jogħla u jaqa ', il-galleġġjantkarozzini fuq il-wiċċtal-likwidu, miexi 'l fuq u' l isfel b'mod preċiż mal-bidla fil-livell.
Igganċjar manjetiku:
Dan il-float fih sett qawwi ta 'kalamiti permanenti.
Il-moviment ta 'dan il-float manjetiku huwa trasferitPermezz tal-ħajttal-kamra għal assemblaġġ ta 'indikatur estern.
Dan it-trasferiment iseħħ mingħajr ebda penetrazzjoni fiżika li tista 'tikkawża tnixxija, u tagħmel is-sistema intrinsikament sikura.
II. Komponenti ewlenin u r-rwoli tagħhom
| Komponent | Funzjoni u deskrizzjoni |
|---|---|
| 1. Kamra ewlenija (korp) | Tubu b'saħħtu u vojt (ħafna drabi magħmul minn azzar jew liga) li huwa konness permezz ta 'flanġijiet tal-proċess mat-tank. Għandha l-fluwidu tal-proċess, u l-livell intern tiegħu jaqbel mal-livell fit-tank. |
| 2. Float manjetiku | Oġġett ċilindriku ssiġillat li huwa qawwi u fih ċirku qawwi ta 'kalamiti permanenti. Hija l-unika parti li tiċċaqlaq ġewwa l-kamra. Il-materjal tiegħu huwa magħżul biex ikun kompatibbli mal-fluwidu tal-proċess (eż. Azzar li ma jissaddadx, Hastelloy, Teflon - miksi). |
| 3. Indikatur Viżwali (Bnadar) | Wirja mmuntata fuq barra tal-kamra. Tikkonsisti minn bnadar individwali jew xafra kontinwa li huma miżbugħaabjad fuq naħa u kulur qawwi (eż., aħmar) fuq l-ieħor- Kull bandiera tinbidel fuq pin. |
| 4. Xfafar / skalar ta 'wara | Skala statika (ħafna drabi fi pulzieri jew millimetri) titqiegħed wara l-bnadar biex tipprovdi referenza numerika għall-qari tal-livell. |

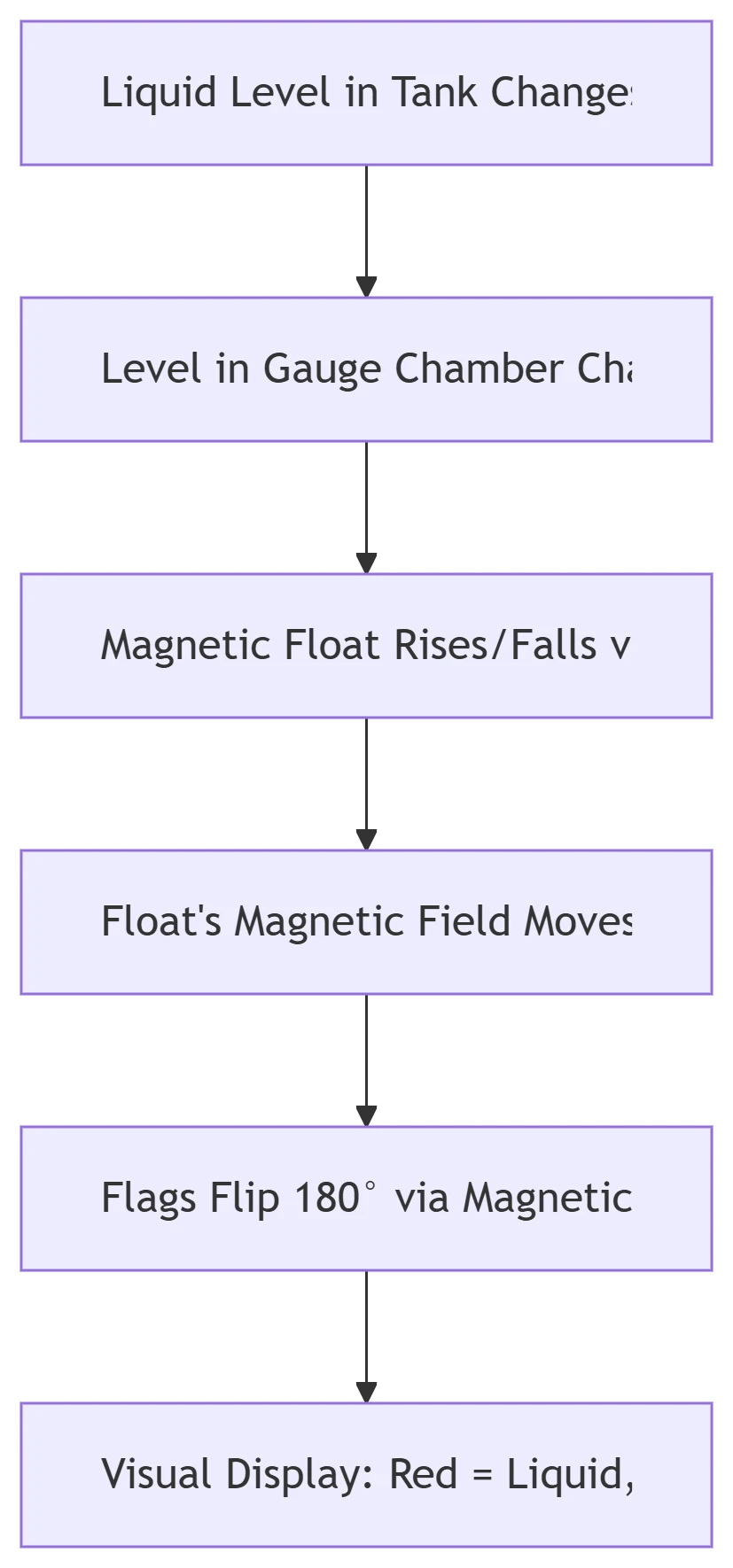

Iii. Pass - minn - Sekwenza Operattiva tal-Pass
Pass 1: Bidla fil-livell fit-tank
Il-livell tal-likwidu fit-tank tal-proċess jinbidel. Dan jikkawża li l-livell fil-kamra tal-gauge konnessa jinbidel b'mod identiku.
Pass 2: Moviment float
Il-galleġġjant manjetiku, minħabba l-galleġġjatura tiegħu, jimxi 'l fuq jew' l isfel mal-wiċċ tal-likwidu ġewwa l-kamra issiġillata.
Pass 3: Interazzjoni tal-kamp manjetiku
Hekk kif il-galleġġjant jiċċaqlaq, il-kamp manjetiku tiegħu jiċċaqlaq miegħu tul in-naħa ta 'barra tal-ħajt tal-kamra.
Pass 4: Attwazzjoni tal-Bandiera
Il-bnadar esterni għandhom kalamita żgħira inkorporata fil-pern tagħhom. Meta jgħaddi l-kamp manjetiku tal-float, jattira dan il-kalamita inkorporata, u jikkawża l-bandieraDawwar 180 grad.
Pass 5: Wiri Viżwali
Bnadarhawn fuqil-livell tal-likwidu mhumiex influwenzati mill-kamp manjetiku tal-float u jibqgħu ma 'tagħhomnaħa bajda li tħares 'il quddiem.
Bnadarfuq u taħtil-livell tal-likwidu jintramaw mill-kamp manjetiku u l-flip biex juru tagħhomKulur (eż., Aħmar) ġenb 'il quddiem.
Ir-riżultat huwa kuntrast qawwi u viżibbli ħafna bejn iż-żewġ kuluri, li jipprovdi qari mhux ambigwu tal-livell tal-likwidu kontra l-iskala ta 'wara.
Iv. Kapaċitajiet addizzjonali (lil hinn mill-indikazzjoni bażika)
L-istess prinċipju ta 'akkoppjar manjetiku jippermetti integrazzjoni faċli ta' strumentazzjoni elettronika:
Swiċċijiet manjetiċi (swiċċijiet tal-qasab):Swiċċijiet jistgħu jiġu mmuntati matul it-tul tal-kamra. Il-kamp manjetiku li jgħaddi mill-float jista 'jattiva dawn l-iswiċċijiet biex jipprovdi allarmi ta' livell għoli / baxx jew sinjali ta 'kontroll tal-pompa.
Trasmettituri:Magnetostrictive jew tip ieħor ta 'senser jistgħu jiġu mwaħħlin mal-kamra. Il-kamp manjetiku tal-float jipprovdi pożizzjoni preċiża għas-senser, li mbagħad tiġġenera sinjal analogu ta '4-20 mA proporzjonali għal-livell għal monitoraġġ mill-bogħod f'kamra ta' kontroll.
V. Sommarju: Il-prinċipju tax-xogħol f'sentenza waħda
Gauge tal-livell manjetikuJuża float manjetiku qawwi biex jittraċċja l-livell tal-likwidu u manetikament koppji dan il-moviment għal indikatur viżwali estern, li jipprovdi tnixxija - prova u metodu affidabbli ħafna ta 'kejl tal-livell.
